분기 예측 (Branch Prediction)

분기 예측은 컴파일 및 최적화 과정에서 가장 중요한 부분 중 하나고, 동시에 가장 어려운 부분이기도 하다.

파이프라인 구조와 연관이 깊다.
https://blog.naver.com/sssang97/223940931299

CPU는 branch 명령어를 만나면, 예상 분기 지점을 추측해서 거기 있는 명령어를 미리 로드해서 실행 준비를 한다.
예측이 맞다면 굉장히 빠른 성능을 보일 수 있지만, 실패한다면 그 시점에 다 버리고 다른 분기의 코드를 다시 불러와야 하기 때문에 끔찍한 성능 저하가 발생할 수 있다.
대체로 예측이 실패했을 때는 최신 프로세스 기준으로 최소 10개 정도의 명령어 실행을 손해본다.

그래서 지금은

많은 현대 CPU 제조사들은 branch prediction 최적화 관련된 부분에서 많은 노력을 해왔고, 하고 있다.

이건 지금에 이르러서도 완전히 해결되지 못한 문제이고, 하드웨어와 소프트웨어 양쪽에서 함께 최적화를 위해 힘을 쓰고 있다고 보면 된다.
CPU 제조사에서는 하드웨어 아키텍쳐 개선을 이어나가고 있고, 컴파일러 및 사용자는 branch prediction을 고려해서 어셈블리를 생성할 수 있다.

CPU가 하는 노력

branch에 대한 예측은 순전히 확률을 따르고, 정확하게 일치한다는 보장이 없다.
그래도 CPU 제조사들은 어떻게든 branch 예측 적중률을 높이려고 애를 쓰고 있고, 그건 현재진행형이다.

지난한 역사의 축적으로 인해서 최신 CPU들은 branch 예측 적중률이 꽤 좋고, 직접 branch prediction을 위해 사용자가 세부조정을 하지 않더라도 성능이 잘 나오는 편이다.
그래서 오히려 애매하게 건드리면 더 느려질 수도 있다.

여기에는 굉장히 많은 접근법과 트릭들이 존재한다.

공통적으로, 분기를 최적화하려면 분기 실행에 대한 기록을 남겨둬야 하기 때문에 내부적으로 Branch History Table(BHT)이라는 것을 둔다.

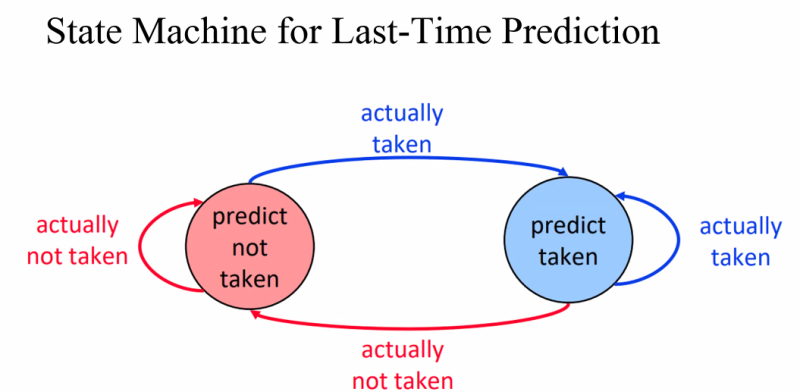

One-level branch prediction - 1비트 카운터(Last time prediction)

비교적 단순한 축에 속하는 예측 방식이다.

이게 뭐냐면, 마지막으로 탄 분기를 적합한 분기로 판단하고 예측한다는 것이다.
처음 실행할때 A/B 분기 중 A 경로를 탔다면, 다시 재진입했을 때도 A를 탈 것이라고 예측해서 명령어를 로드한다. 만약 그 다음에 B 분기를 탄다면 그 다음 재진입 시에는 B로 예측한다.

실제 분기 실행 횟수와는 관계가 없고 지난번 실행을 기반으로만 예측을 하기 때문에, 분기가 한쪽으로만 오래 반복되는 경우에 효율적인 접근 방식이다.

카운터 값은 1비트 값이다. 기다 아니다 밖에 없기 때문이다.

이건 일반적인 상황에서 성능이 거의 좋지 못하기 때문에, 현대 구조에서는 잘 사용되지 않는다.
A 분기로 100번를 타다가 B 분기를 한번만 타더라도 바로 prediction이 망가지기 때문이다.

그래서 나온 것이 이런 문제를 완화하는 2비트 카운터 방식이다.

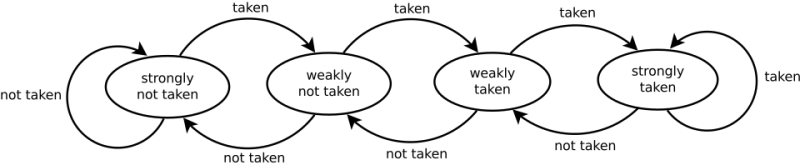

One-level branch prediction - 2비트 카운터

이건 그렇다/아니다 로 구분하는 것에서 더 나아가서, 강한 선호/강한 비선호/약한 선호/약한 비선호의 4가지로 상태를 관리한다.

대단한 것은 아니다.
A/B 브랜치의 선호를 구분하고 교체하는 타이밍에 한번의 유예를 주는 것이다.

그러니까, A 브랜치가 강하게 선택된 상태에서 B 브랜치가 실행되더라도, 한번은 봐주고 약한 선택 상태로 전환한다. 그 상태에서 또 B가 실행된다면 B로 넘어가겠지만, A가 실행된다면 예측이 유지되는 것이다.

예측 유지율이 더 높아서 옛날에는 나름 한동안 꽤 쓰였다.

Two-level Adaptive Predictor

여기서는 단순 상태 플래그 처리 수준에서 벗어나서 적응형 개념을 도입한다.

우선 브랜치별 실행 기록을 저장하기 위해 Global History Register(GHR)라는 것을 둔다. 여기까지는 기존 방식과 크게 다르지 않다.

차이점이 생기는 부분은, 단순 브랜치별 히스토리 외에도 각 "실행 흐름", 패턴에 대한 예측 정보까지 관리한다는 것이다. 이걸 Pattern history table이라고 부른다.

이건 특정 실행 흐름, 분기의 집합마다 관리되는 일종의 해시테이블이다.
GHR의 패턴을 기반으로 해시를 추출하고 접근해서 예측 정보를 기록하고 읽어서 쓸 수 있는 구조로 응용된다.
"패턴"의 단위나 크기, 해시값을 어떻게 지정할지는 구현 세부사항에 따라 다르다.

이 접근 방식의 가장 특징은, 예측이 개별 분기 단위에만 그치는 것이 아니라, 여러 분기 간의 상관관계까지 고려해서 예측을 짤 수 있다는 것이다.

현존하는/최신 CPU들은 대부분 이 방식을 기반으로 설계되었거나, 이 방식의 변형 아키텍쳐들을 사용한다.
branch predictor 구조의 뼈대 그 자체라고 보면 된다.

AMD의 최신 아키텍쳐인 Zen 5만 해도 Two-level Adaptive Predictor의 직접적인 변형 설계인 2-Ahead Branch Predictor라는 것을 사용한다.

이것 외에도 변형 알고리즘/구조들이 상당히 많은데, 여기서 다 다루지는 않겠다. 이게 핵심이다.

컴파일러 수준 처리

CPU도 많은 노력을 하고 있지만, 컴파일러도 분기로 인한 성능 저하를 막기 위해 노력을 한다.

불필요한 분기 제거

컴파일러는 동일한 결과를 낼 수 있다면, 가급적 분기를 제거한 버전으로 코드를 생성하려고 노력한다.
혹은 사용자 수준에서도 시도를 해볼 수 있다.

branch prediction 힌트

GCC/Clang의 경우에는 __builtin_expect라는 컴파일러 확장을 통해서 branch prediction을 위한 힌트를 제공할 수 있다.

// 컴파일러 힌트 제공
if (__builtin_expect(condition, 1)) {  // likely
    // 자주 실행되는 코드
} else {  // unlikely
    // 드물게 실행되는 코드
}

이러면 컴파일러는 "likely" 분기를 많이 탈 것이라고 가정하고 코드를 배치한다.

PGO

PGO는 Branch Prediction를 유도하는데에 가장 탁월한 컴파일러 수준 접근 방법 중 하나다.

PGO를 사용한다면 컴파일러는 실행 기록을 기반으로 자주 걸리는 hot branch와 덜 걸리는 cold branch를 통계적으로 판단할 수 있다.
그래서 이를 기반으로 실행 빈도가 높은 hot branch를 가까이 배치해서 캐시에 타도록 하고, 실행 빈도가 낮은 cold branch를 멀리 배치해서 분기 예측률이 높아지도록 유도하는 것이다.
